Marine Hybrid Elektro Geschlossenes Plasma-H₂-System
Eine neue Forschungsarchitektur für Meeresantriebe, die über das herkömmliche Motormodell hinausgeht, hin zu einem Hybrid-elektrisches Schiff, angetrieben von einem geschlossenen Plasma-H₂-Reaktor, Brennstoffzellen, ORC/Dampfturbinen-Rückgewinnung, Batterien und elektrischer Antrieb.
Warum sich das Antriebskonzept geändert hat
Das erste Schifffahrtsmodell bewertete ein Schiff, bei dem ein herkömmlicher Schiffsantrieb das Hauptreferenzsystem blieb und die Plasma-H₂-Schicht hauptsächlich als Hilfsmodul betrachtet wurde.
Die V1.2-Architektur ändert die Systemgrenze. Das Schiff wird nun als hybridelektrische Marineplattform modelliert. Der Antrieb konzentriert sich nicht mehr allein auf einen herkömmlichen Motor, sondern auf einen integrierten elektrischen Bus, der von einem geschlossenen Plasma-H₂-Reaktor, einer Brennstoffzellenumwandlung, einer Turbinen-Wärmerückgewinnung und einer Batteriepufferung gespeist wird.
Dieser Ansatz ist kohärenter mit dem maritimen Betrieb, da Schiffe viele Stunden mit stabilen Lasten fahren, Platz für technische Module haben und die Meerwassereinleitung, Entsalzung, Wärmerückgewinnung, Gasförderung und den elektrischen Antrieb realistischer integrieren können als kleinere Fahrzeuge.
Architekturübergang
Konventioneller Schiffsantrieb als Basis, mit Plasma-H₂ und Brennstoffzellen-Unterstützung, hauptsächlich als Hilfsreduktionsschichten behandelt.
Hybrid-elektrische Schiffsarchitektur mit geschlossener Plasma-H₂-Reaktoranlage, Brennstoffzelle, ORC/Dampfturbine, Batteriepufferung und elektrischem Antrieb.
Geschlossener Reaktor
Aufbereitetes Wasser und inertes Gas als Träger ersetzen die Abhängigkeit von externer Verbrennungsluft.
Brennstoffzellen-Umrüstung
Wasserstoff wird in Strom für den elektrischen Bus des Schiffes umgewandelt.
Turbinenrückgewinnung
Abwärme und thermische Leistung werden der ORC- oder Dampfturbinenerzeugung zugeführt.
Elektrischer Antrieb
Batterien und Leistungselektronik versorgen den Elektroantrieb und die Hilfssysteme mit Strom.
Neue Antriebsarchitektur
Von Marine Fuel Engine zu Hybrid Electric Plasma-H₂ Propulsion
Das Konzept V1.2 behandelt das Schiff als eine koordinierte Energieplattform. Das Hauptziel besteht darin zu untersuchen, ob Wasserstoff, Wärme-Rückgewinnung und elektrische Antriebe in einer gesteuerten Bordarchitektur zusammenarbeiten können.
Meerwasser und gereinigtes Wasser
Meerwasserentnahme und -entsalzung liefern gereinigtes Wasser für den geschlossenen Plasma-H₂-Prozess, während Sole- und Mineralströme Teil des technischen Gleichgewichts bleiben.
Geschlossener Plasma-H₂-Reaktor
Der Reaktor wird als geschlossenes oder halboffenes System unter Verwendung von gereinigtem Wasser und Schutzgas modelliert. Er verwendet keine äußere Verbrennungsluft als Prozessreaktant.
Gasseparation und -speicherung
Wasserstoff- und Sauerstoffströme erfordern vor jedem Energieumwandlungsschritt Trennung, Überwachung, Druckregelung, Speicherlogik und Sicherheitssysteme.
Brennstoffzellen-Elektroantrieb
Wasserstoff versorgt eine Brennstoffzellen-Schicht zur Stromerzeugung für den DC/Elektrobus, wodurch der Bedarf an herkömmlichen Generatorbetrieb reduziert wird.
ORC / Dampfturbinen-Rückgewinnung
Wärme von Bordsystemen und die thermische Leistung des Reaktors können zur ORC- oder Dampfturbinenrückgewinnung geleitet werden, um zusätzliche Elektrizität zu erzeugen.
Elektroantrieb und Batterien
Batterien stabilisieren den elektrischen Bus, unterstützen Spitzenlasten und versorgen Elektromotoren, Pumpen, Hotelverbraucher und andere Bordsysteme.

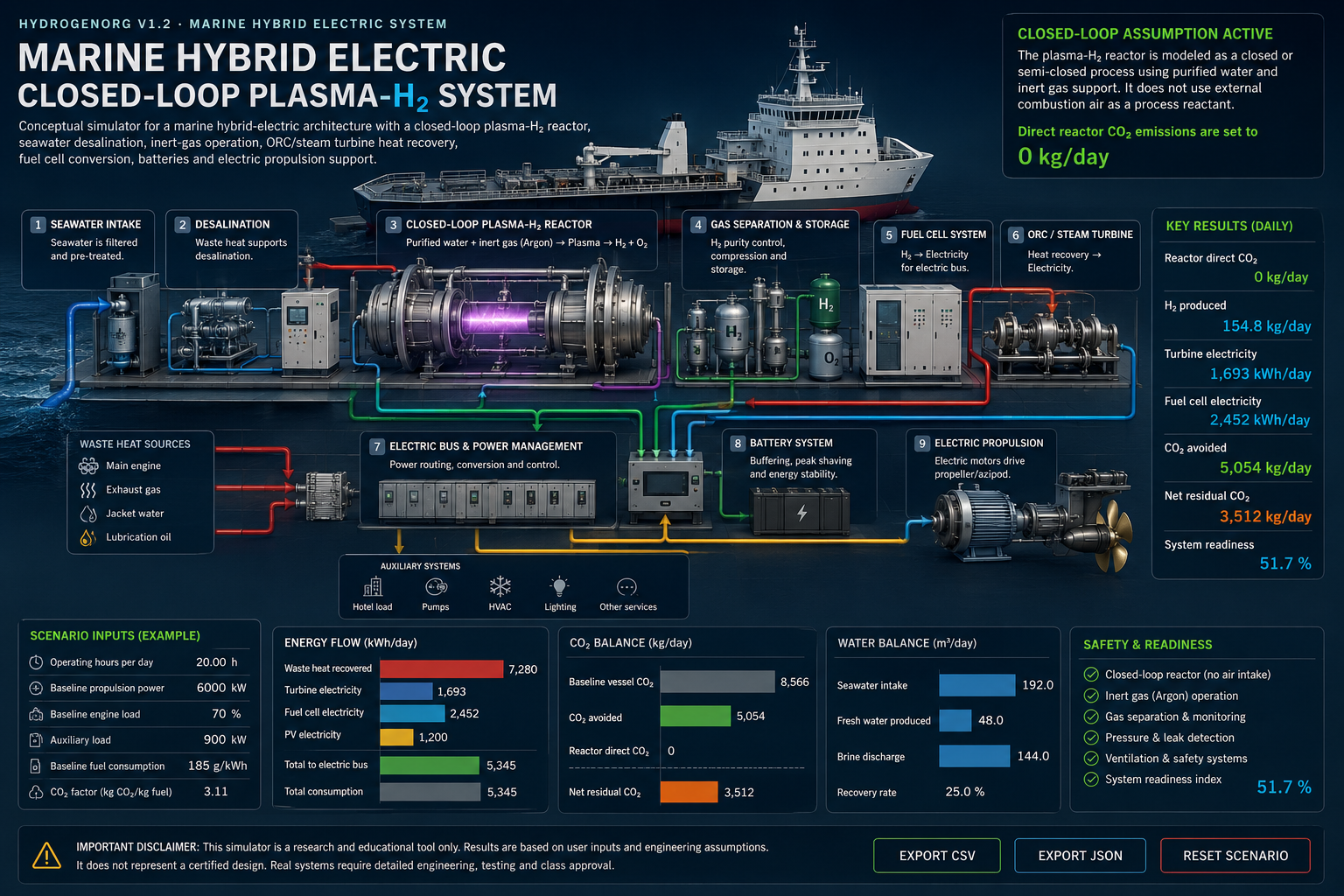

Energiefluss
Integrierte maritime Energiekette
Das neue Modell basiert auf einer Kette von Umwandlungen statt auf einem isolierten Aggregat. Wasserstoff, Wärme und Strom sind durch kontrollierte Untersysteme miteinander verbunden.
Meerwasser wird gefiltert und in gereinigtes Prozesswasser umgewandelt.
Der geschlossene Plasma-H₂-Reaktor produziert Wasserstoff unter kontrollierten Annahmen.
Nutzwärme wird stattdessen für die Stromerzeugung mittels ORC oder Dampfturbine genutzt, anstatt verloren zu gehen.
Brennstoffzellen und Turbinenrückgewinnung speisen den elektrischen Bordbus.
Batterien und Leistungselektronik unterstützen Elektromotoren und Hilfssysteme.
Korrigierte CO₂-Logik
In diesem V1.2-Modell wird der geschlossene Plasma-H₂-Reaktor nicht als Verbrennungsmotor behandelt. Er wird als geschlossener oder halboffener Prozess unter Verwendung von gereinigtem Wasser und Inertgas-Unterstützung modelliert. Daher werden die direkten CO₂-Emissionen des Reaktors in der konzeptionellen Simulation auf Null gesetzt.
Die verbleibenden CO₂-Werte beziehen sich auf die konventionelle Schiffsbasis-, die Reservebrennstoffnutzung oder die Restenergie aus fossilen Brennstoffen, die nach Beiträgen von Brennstoffzellen, Turbinen, PV und Batterien noch benötigt wird.
V1.2 Simulationsschicht
Was der neue Simulator bewertet
Der V1.2-Simulator schätzt die Wechselwirkung zwischen geschlossener Wasserstoffproduktion, Wärmerückgewinnung, Turbinenerzeugung, Brennstoffzellenstrom, Batterien und dem Energiebedarf des Antriebs.
Wasserstoffproduktion
Schätzt die Wasserstoffproduktion aus der Plasma-H₂-Schicht unter Verwendung von Wasser, Energie, Tastverhältnis, Edelgas- und Konvertierungsannahmen.
Turbinenstrom
Berechnet die aus Wärme gewonnene Elektrizität unter Annahme von Wirkungsgraden für ORC- oder Dampfturbinen.
Brennstoffzellenausgang
Wandelt Wasserstoff in nutzbare elektrische Energie für den DC/Elektrobus des Schiffes um.
Batteriepufferung
Bewertet Akkukapazität, nutzbare Ladezustände, Spitzenlastabdeckung und Energiestabilität.
Elektrischer Antrieb
Vergleicht die verfügbare elektrische Energie mit dem Antriebs- und Hilfsbedarf.
Restemissionen
Trennt basale Schiffs-CO₂, vermiedenes CO₂, Netto-Rest-CO₂ und direktes Reaktorkohlenstoffdioxid.
Open V1.2 Simulator ->Wissenschaftliche Grenzen und Sicherheitsspielraum
Dieses System ist ein Forschungs- und Simulationsmodell. Es wird nicht als zertifiziertes Schiffsantriebssystem oder als industrietaugliches Design präsentiert.
- Das System beansprucht keine freie Energie und geht nicht von einer Energierückgewinnung ohne physikalische Kosten aus.
- Der geschlossene Plasma-H₂-Reaktor erfordert eine Laborvalidierung von Effizienz, Haltbarkeit, Gasreinheit und Sicherheit.
- Wasserstoffspeicherung, Druckregelung, Belüftung, Leckerkennung und Brandschutzsysteme sind entscheidende Anforderungen für die Schifffahrt.
- Die ORC- oder Dampfturbinen-Rückgewinnung hängt von der tatsächlichen Wärmeabfuhr, dem Temperaturniveau, dem Wirkungsgrad der Turbine und den Einschränkungen bei der Schiffsintegration ab.
- Elektrische Antriebe erfordern Leistungselektronik, Redundanz, Klassifizierung, Überprüfung und behördliche Genehmigung.
- Der Simulator unterstützt technische Diskussionen; er ersetzt nicht die Laborprüfung oder die Schiffszertifizierung.
Erkunden Sie das V1.2 Marine Hybrid Electric Modell
Öffnen Sie den öffentlichen Simulator, um Annahmen für geschlossene Plasmen-H2-Kreisläufe sowie Stromerzeugung durch Brennstoffzellen, ORC/Dampfturbinen-Rückgewinnung, Batteriepufferung, Stromantriebsanforderungen und korrigierte CO₂-Logik zu testen.
